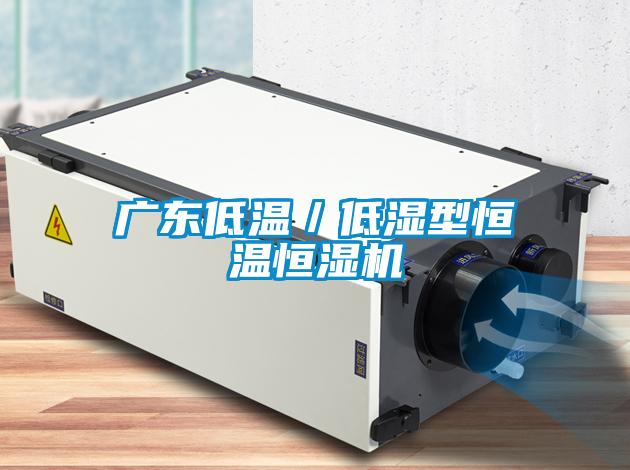

广东低温／低湿型恒温恒湿机

广东低温／低湿型恒温恒湿机

　　机组概况：

　　本系列单元式空调机组系我公司总结多年空调研发经验，结合Z新科技发展，潜心研究、设计开发的空调设备系列，是本公司多年来的重点科研项目，产品的技术性能、型式规格居国内领先水平。该产品秉承"高效、节能、环保、健康"的设计理念，为用户制造的符合二十一世纪新特点的高性能产品，产品总体设计合理，具有功能全、结构紧凑、体积小、重量轻、噪音低、运行安全、可靠性高等优点。可广泛应用于国防、科研、文教卫生、制药行业；以及厂房、宾馆、商场等不同环境下的空气调节。

　　工作原理：

　　恒湿恒湿机系统的运作是通过三个相互联系的系统：制冷剂循环系统、空气循环系统、电器自控系统;

　　制冷剂循环系统：蒸发器中的液态制冷剂吸收空气的热量（空气被降温及除湿）并开始蒸发，Z终制冷剂与空之间形成一定的温度差，液态制冷剂亦完全蒸发变为气态，后被压缩机吸入并压缩（压力和温度增加）,气态制冷剂通过冷凝器（风冷/水冷）吸收热量，凝结成液体。通过膨胀阀（或毛细管）节流后变成低温低压制冷剂进入蒸发器，完成制冷剂循环过程。

　　空气循环系统：风机负责将空气从回风口吸入，空气经过蒸发器（降温、除湿），加湿器，加热器（升温）后经送风口送到用户需的空间内，送出的空气与空间内的空气混合后回到回风口。

　　电器自控系统：包括电源部分和自动控制部分。电源部分通过接触器，对压缩机、风扇、加湿器等供应电源。自动控制分部分又分为温、湿度控制及故障保护部分：温、湿度控制是通过温、湿度控制器，将回风的温湿度与用户设定的温湿作对比，自动运行压缩机（降温、除湿），加湿器，电加热（升温）等元件，实现恒温恒湿的自动控制。故障保护控制是通过压力保护、延时器、继电器、过载保护等相互组合达到，对压缩机，风机，加湿器等元件进行故障保护的控制。

　　机组特点：

　　1.控制先进：机组采用智能仪表或可编程控制器（PLC）控制，控制精度高，可靠性好，机组仪表可预留远程控制接口，方便用户远程集中控制，节省管理人力；全面应用现代控制技术，优化控制模型，以保证机组运行模式适应全年工况的变换，提高机组季节能效比；

　　2.多重保护：机组设有高压、低压、过载、短路、断相、过热、欠风压等保护，以及水泵、防火阀连锁保护；

　　3.机组全面采用能效比高(EER)的涡旋压缩机（50Hp以下）和半封闭螺杆压缩机（60Hp以上）。

　　4.以季节能效比(SEER)为优化目标，全面引入系统匹配理论，广泛采用计算机辅助设计技术，优化设计（选用）制冷系统各个部件的结构参数，使系统内各部件之间的性能匹配合理，使之能组成一个完整的整体，以保证其全年多种工况下都能高效可靠地运行。

　　5.全面应用现代控制技术，优化控制模型，以保证机组运行模式适应全年工况的变换，提高机组季节能效比。

　　6.一机多用，温度控制范围广（5~32℃），全年运行效率高。留有新风换气机接口，用户可配置新风换气机，在过渡季节和冬季，机组可自动将室外的低温空气引入室内，以达到换气和降温的目的，同时也可以减少主机的运行时间，以达到节能的目的。该特点特别适合于过渡季节需要换气、冬季需要降温的场合。

　　7.机组使用环保工质，选用环保材料，采用符合环保要求的新技术、新工艺，使机组全过程、全方位的满足环保要求。

　　8.机组可配有自动控制的灭菌装置，以保证空调室内空气清洁。

　　结构特点：

　　1.压缩机：选用高性能的进口压缩机，安全、可靠、能效比高。

　　2.风机：采用高性能、低噪音的离心风机，具有风量大、静压高、噪音低和运转平稳等优点。

　　3.换热器：引进美国OAK生产线加工，使换热器的换热效率大大提高。

　　4.外壳：室内机：利用日本AMADA设备加工，具有优良的外观质量。30Hp以下框架采用国内外流行的新型铝合金圆弧边框架结构；40Hp以上采用新型菱形边铝合金框架结构，整体结构紧凑，美观大方，极富现代气息。室外机：换热器采用一次折弯成型技术，外型美观，换热效果好。外壳采用优质钢板表面喷涂或不锈钢材料，机组露天放置永无生锈之虞。

　　5.加湿器：选用高性能加湿器，具有控制性能好，加湿效率高、安全可靠等特点。

　　6.加热器：采用加肋高效电热管，体积小、热功转换率高。

　　7.制冷配件：膨胀阀、过滤器、电磁阀、高低压控制器、压力表等配件均选用著名品牌产品。

　　8.融霜机构：采用高可靠性的元器件及高性能的控制方式，以保证机组在低温运行时融霜的安全、可靠、以及霜层处理完全、彻底，从而增加机组的换热性能。

　　9.保温层：采用高性能保温材料，导热系数小，耐水性能高，抗老化、阻燃，无毒。

　　10.多重保护：机组设有高压、低压、过载、短路、断相、过热、欠风压等保护，以及水泵、防火阀连锁保护。

　　11.控制方式：恒温恒湿机组采用高性能可编程控制仪表。控制精度高，可靠性好。该仪表预留有远程控制接口，可方便用户远程集中控制，节省管理人力。

　　型号编制说明：

　　型号举例：HF19N表示名义制冷量为19kW的压缩机置于室内的风冷型单元式空调机组。

　　风冷低温/低湿型恒温恒湿机性能参数表：

　　HDDF4.5N

　　HDDF9N

　　HDDF18N

　　制冷量

　　KW

　　4.5

　　9.0

　　18.0

　　能量调节

　　%

　　100,0

　　制热量（电加热）

　　kw

　　3

　　6

　　13.5/18

　　风量

　　m⊥8/h

　　5000/1200

　　9000/2500

　　/5000

　　机外静压

　　Pa

　　≥250/≥50

　　≥300/≥130

　　≥350/≥170

　　机组噪音

　　dB(A)

　　＜68/＜61

　　＜73/＜68

　　＜74/＜68

　　温湿控范围及精度

　　（低温型）温控-5~18℃±1.0℃湿控RH50~70%±RH10%

　　（低湿型）温控28~5℃±1.0℃湿控RH20~45%±RH10%

　　使用电源

　　～380V,50Hz,三相四线制

　　压缩机

　　类型

　　全封闭涡旋式

　　数量

　　1

　　功率kw

　　3.9/2.3

　　5.3/3.92

　　8.5/8.4

　　制冷剂

　　类型

　　R22/R407C

　　节流方式

　　热力膨胀阀

　　蒸发器

　　型式

　　铜管套铝翅片

　　风机

　　类型

　　外转子低噪音离心式

　　数量

　　1

　　2

　　功率kw

　　1.0[0.2]

　　3.0[0.7]

　　2*3.0[1.0]

　　空气过滤器

　　类型

　　初效

　　机组总容量

　　KW

　　12.07[9.35]

　　18.47[14.79]

　　32.23[31.63]

　　外形尺寸mm

　　长

　　1180/980

　　1440/1300

　　1950/1720

　　宽

　　800/600

　　1085/740

　　1085/855

　　高

　　1725/1700

　　1850/1700

　　1850/1850

　　重量

　　kw

　　260/170

　　340/260

　　580/510

　　水冷低温/低湿型恒温恒湿机性能参数表：

　　HDD5

　　HDD10

　　HDD20

　　制冷量

　　KW

　　5

　　10

　　20

　　能量调节

　　%

　　100,0

　　制热量（电加热）

　　kw

　　3

　　6

　　13.5/18

　　风量

　　m⊥8/h

　　5000/1200

　　9000/2500

　　/5000

　　机外静压

　　Pa

　　≥250/≥50

　　≥300/≥130

　　≥350/≥170

　　机组噪音

　　dB(A)

　　＜68/＜61

　　＜73/＜68

　　＜74/＜68

　　温湿控范围及精度

　　（低温型）温控-5~18℃±1.0℃湿控RH50~70%±RH10%

　　（低湿型）温控28~5℃±1.0℃湿控RH20~45%±RH10%

　　使用电源

　　～380V,50Hz,三相四线制

　　压缩机

　　类型

　　全封闭涡旋式

　　数量

　　1

　　功率kw

　　3.7/1.86

　　5.0/3.2

　　8.1/6.82

　　制冷剂

　　类型

　　R22/R407C

　　节流方式

　　热力膨胀阀

　　蒸发器

　　型式

　　铜管套铝翅片

　　风机

　　类型

　　外转子低噪音离心式

　　数量

　　1

　　2

　　功率kw

　　1.0[0.2]

　　3.0[0.7]

　　2*3.0[1.0]

　　空气过滤器

　　类型

　　初效

　　机组总容量

　　KW

　　11.4[8.76]

　　17.7[13.6]

　　31.3[29.5]

　　外形尺寸mm

　　长

　　1180/980

　　1440/1300

　　1950/1720

　　宽

　　800/600

　　1085/740

　　1085/855

　　高

　　1725/1700

　　1850/1700

　　1850/1850

　　重量

　　kw

　　350/300

　　500/420

　　750/680

　　机组名义工况：

　　注：L型机组为单冷型，无加热装置及制热量。
