　　岭澳核电站二期工程AD档案馆四层母片库

　　低温恒温恒湿空调设计方案

　　广东省吉荣空调工程有限企业

　　二OO六年八月

　　目录

　　档案馆母片库低温恒温恒湿空调设计方案2

　　一、设计依照2

　　二、空气参数2

　　1、室外气象参数（地区：广州市）2

　　2、室内空气参数2

　　三、空调冷负荷计算3

　　四、空气办理过程14

　　五、空调设施的选型15

　　六、库房保护构造及空气气流组织的设计17

　　七、空调机组控制过程17

　　八、控制系统点表20

　　档案馆母片库低温恒温恒湿空调设计方案

　　一、设计依照

　　业主供给的建筑平面图

　　档案馆建筑设计规范（JGJ25－2000，J21－2000）

　　国家档案局和档案科学技术研究所的《低温技术应用于档案图书杀虫的研究》

　　建筑智能化系统工程设计管理暂行规定

　　(建设部1997-290)

　　智能建筑设计标准(GB/T-2000)

　　民用建筑电气设计规范(JCJ/T16-92)

　　采暖通风与空调设计规范

　　(GBJ19-87)

　　电气装置工程施工查收规范

　　(GBJ232-82)

　　库房A：面积为

　　280平方米

　　库房B：面积为

　　330平方米

　　库房室内吊顶标高

　　二、空气参数

　　、室外气象参数（地区：广州市）

　　台站地点：北纬23

　　08，海拔

　　大气压力：夏天1.0045x105Pa，冬天5Pa

　　夏天计算温度：空调干球℃，空调湿球℃

　　冬天计算温度：空调5℃，相对湿度70％

　　、室内空气参数

　　依据《档案馆建筑设计规范》（JGJ25－2000，J21－2000），该库房的环境要求：温度13℃~15℃，相对湿度35％～45％。

　　本设计方案，以此为设计参数，控制精度：

　　温度：14±1℃

　　相对湿度：40±5%

　　换气次数：＞10次/h

　　新风：500m3/h

　　三、空调冷负荷计算

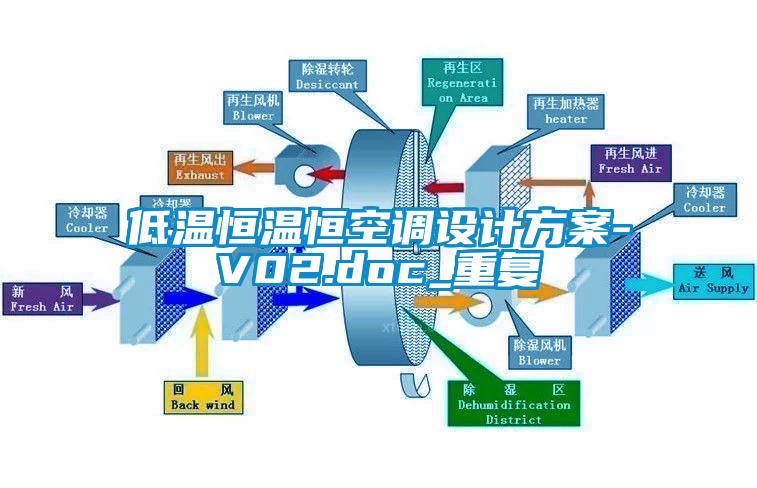

　　空调房间的冷负荷包含建筑保护构造传入室内热量（太阳辐射进入的热量和室内外空气温差经保护构造传入的热量）形成的冷负荷，人体散热形成的冷负荷，灯光照明散热形成的冷负荷，设施散热形成的冷负荷，新风冷负荷以及除湿机冷负荷。

　　现依据室内外气象参数及库房空调面积，计算空调冷负荷以下：

　　库房1：空调冷负荷计算(冷负荷系数法)计算书

　　（一）.基本气象参数:

　　1.地理地点:广东省广州地域

　　2.台站地点:北纬东经

　　3.夏天大气压:1004.50kPa

　　4.夏天室外计算干球温度:33.50℃

　　夏天空调日均匀:30.10℃

　　夏天计算日较差:℃

　　5.夏天室外湿球温度:27.70℃

　　6.夏天室外均匀风速:1.80m/s

　　（二）.主要计算公式:

　　1.人体冷负荷:

　　由显热散热造成的冷负荷=群集系数*计算时辰空调房间的总人数

　　*一名成年男子小时的显热散热量*人体显热散热量的冷负荷系数

　　由潜热散热造成的冷负荷=群集系数*计算时辰空调房间的总人数

　　*一名成年男子小时的潜热散热量*人体潜热散热量的冷负荷系数

　　2.人体湿负荷

　　:

　　湿负荷=0.001*群集系数*空调房间人数*一名成年男子小时散湿量

　　3.灯光冷负荷:

　　白炽灯和镇流器在空调房间外的荧光灯的冷负荷=1000*同时使用系数

　　照明设施的安装功率*照明散热的冷负荷系数

　　镇流器装在空调房间内的荧光灯的冷负荷=1200*同时使用系数

　　照明设施的安装功率*照明散热的冷负荷系数

　　暗装在吊顶玻璃罩内的荧光灯的冷负荷=1000*反射通风系数

　　照明设施的安装功率*照明散热的冷负荷系数

　　其余冷负荷=1000*照明实质散热量*照明散热量的冷负荷系数

　　4.设施冷负荷:

　　电热设施冷负荷=1000*同时使用系数*利用系数*小时均匀实耗功率与设计最大

　　功率之比

　　通风保温系数*设施安装总功率*设施用具散热的冷负荷系数

　　电动机和工艺设施均在空调房间内的冷负荷=1000*同时使用系数*输入功率系数

　　设施安装总功率*设施用具散热的冷负荷系数

　　只有电动机在空调房间内的冷负荷=1000*同时使用系数*输入功率系数*设施安

　　装总功率

　　(1-电动机效率)*设施用具散热的冷负荷系数

　　只有工艺设施在空调房间的冷负荷=1000*同时使用系数*输入功率系数*设施安

　　装总功率

　　电动机效率*设施用具散热的冷负荷系数

　　其余冷负荷=1000
