　　根据客户提供的温湿度需求，发现有20间实验室的温湿度要求为20±1℃，50±10%RH（无净化要求）；有4间实验室的温湿度要求为20±0.5℃，50±10%RH（有10万级净化要求）；有10间实验室的温湿度要求为20±0.5℃，50±10%RH（无净化要求）；有2间实验室的温湿度要求为20±0.2℃，50±10%RH（无净化要求）。

　　设计

　　a、送风温差的确定：室温允许波动范围±0.2℃，送风温差取3℃；室温允许波动范围±0.5℃，送风温差取5℃；室温允许波动范围±1～2℃，送风温差取6～7℃。

　　b、系统风速的确定：主风道风速8m/s，支风道风速4.5m/s；双层百叶送风口风速2.35m/s，单层百叶回风口风速1.88m/s；孔板送风：孔口流速2.5m/s，工作区流速0.15m/s；消声静压箱流速1.0m/s。

　　c、消声减振：每台实验室恒温恒湿空调送风口、回风口处设消声静压箱，送、回风主管道上设微穿孔板消声器，机组与风道采用帆布软连接。空调机组设减振基础。

　　d、±1℃、±10%RH精度的采用房间顶部风口送风、风口回风的方式；

　　±0.5℃、±10%RH精度的采用房间顶部微孔孔板送风、立柱回风的方式；

　　±0.2℃、±10%RH精度的采用房间顶部微孔孔板送风、高架地板回风的方式，并设有恒温缓冲室；

　　e、恒温恒湿空调机组的确定：

　　±1℃、±10%RH精度的采用n台空调集中控制；

　　±0.5℃、±10%RH精度的采用独立的恒温恒湿空调机组；

　　±0.2℃、±10%RH精度的采用独立的恒温恒湿空调机组；

　　f、保温密封性：要求维护结构要隔汽防潮和空调及风管安装都符合规范，且不宜有朝东、西、南的外墙及门窗，以减少太阳辐射热。高精度的恒温室不宜有外墙。

　　g、检测验收标准：各实验室内设备均投入运行，空调系统连续运行24h以上，然后进行温湿度测量；依据国家标准GB－2002的规定，20±0.5℃的房间在工作区布5个测点，连续采集8h以上的数据。20±0.2℃的房间在工作区布9个测点，连续采集24h以上的数据。

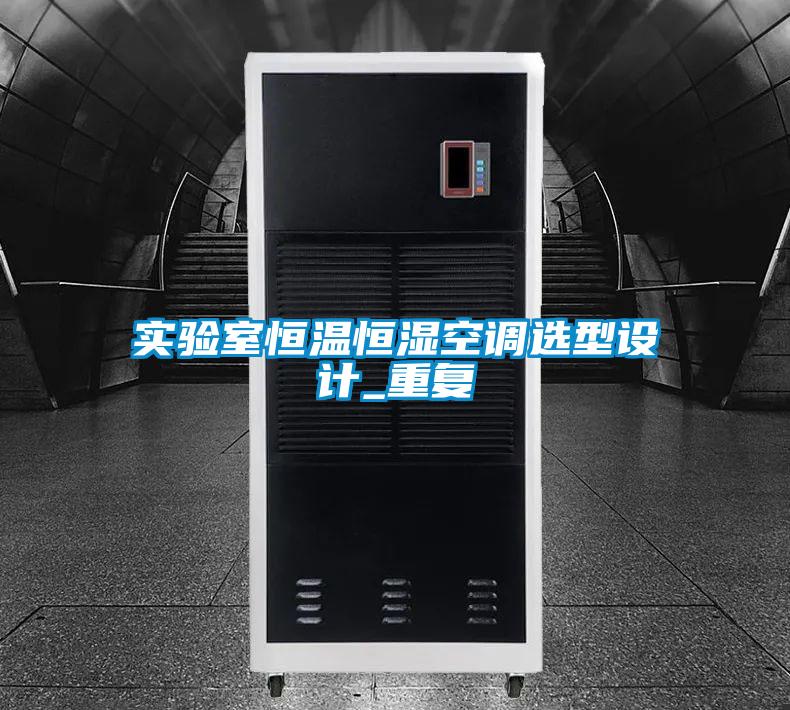

　　怡可信实验室恒温恒湿空调，采用直接蒸发式独立的恒温恒湿空调系统，具有系统简单、便于调节、操作管理方便、节能等优点。

　　1、为了满足室内恒温恒湿精度的要求，恒温恒湿空调房间的换气次数具体为±2℃的恒温室，换气次数约10次/h;

　　±1℃的恒温室，换气次数10～15次/h;±0.5℃的恒温室，换气次数＞15次/h；±0.2℃的恒温室，换气次数＞30次/h。

　　2、气流组织设计也是影响恒温室精度的主要因素之一，在高精度的恒温恒湿2室内设计气流组织，应考虑以下原则：合理的气流组织流程，充分发挥送风气流的冷却或加热作用；建立一个稳定均匀的温度场，以保证在气流到达工作区时，其平均温度与工作区的温度差不超过允许的温度波动值；气流到达工作区时，其流动速度在0.25m/s左右。±0.2℃及±0.5℃高精度的恒温恒湿室，采用全孔板和局部孔板送风，下部均匀回风，效果较好。

　　3、对±0.2℃及±0.5℃高精度的恒温恒湿室，以及同一个空调系统几个房间要求不同的温度，采用恒温恒湿空调机组时。系统设计需在风管末端设微调电加热器，根据房间温度不同要求，分别选用调功器无级控制。
