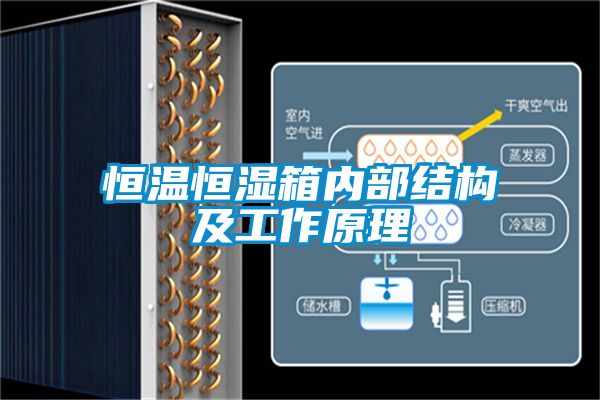

恒温恒湿箱内部结构及工作原理

恒温恒湿箱内部结构及工作原理

　　恒温恒湿箱六大系统：制冷系统、加热系统、机械环境测试、湿度系统、传感器系统、送风循环系统。

　　01

　　制冷系统

　　制冷系统是恒温恒湿机的关键部件之一。一般来说，制冷方式有机械制冷和辅助液氮制冷。机械制冷采用蒸汽压缩制冷，主要由压缩机、冷凝器、节流机构和蒸发器组成。如果我们测试的低温要达到-55℃，很难满足单级制冷的要求，所以恒温恒湿机的制冷方式一般采用复叠制冷。恒温恒湿机的制冷系统由两部分组成，分别称为高温部分和低温部分，每一部分都是一个相对独立的制冷系统。高温部分制冷剂的蒸发吸收低温部分制冷剂的热量而蒸发；低温部分的制冷剂蒸发吸收被冷却物体（试验机内的空气）的热量，从而获得制冷量。高温部分和低温部分通过蒸发冷凝器连接，既是高温部分的冷凝器，又是低温部分的冷凝器。更详细的恒温恒湿箱制冷示意图，点击蓝字查看。

　　02

　　加热系统

　　相对于冷却系统，加热系统相对简单。主要由大功率电阻丝组成。由于试验需要较大的升温速率，所以加热系统的功率比较大，而且试验机底板上还有一个加热器。

　　03

　　机械环境测试

　　控制系统是综合试验箱的核心，决定了试验机的升温速度、精度等重要指标。湿式试验机的控制器大多采用PID控制，少数采用PID与模糊控制相结合的控制。因为控制系统基本上属于软件的范畴，这部分在使用过程中一般不会出现问题。

　　04

　　湿度系统

　　温度系统分为加湿和除湿两个子系统。

　　加湿方式一般采用蒸汽加湿方式，即将低压蒸汽直接注入试验空间进行加湿。这种加湿方式加湿能力强恒温恒湿机加湿桶故障，速度快，加湿控制灵敏，特别是降温时容易实现强制加湿。

　　除湿方式有机械制冷除湿和干式除湿两种。机械制冷除湿的除湿原理是将空气冷却到露点温度以下，使大于饱和含水量的水蒸气冷凝沉淀恒温恒湿机组，从而降低湿度。干燥机的除湿是利用气泵抽出试验箱内的空气，注入干燥空气，同时将潮湿空气送入可循环干燥机进行干燥，再送入试验箱干燥后，重复循环除湿。.

　　05

　　传感器系统

　　传感器主要是温度和湿度传感器。最常用的温度传感器是铂族和热电偶。湿度测量方法有千湿球温度计法和固态电子传感器直接测量法两种。由于干湿球法测量精度不高，目前的恒温恒湿箱正逐渐用固态传感器代替干湿球测量湿度。

　　06

　　空气循环系统

　　空气循环系统一般由离心风机和驱动它的电机组成。它提供了测试机器中的空气循环。

　　维护

　　01

　　清洁冷凝器

　　定期（每3个月）清洗冷凝器：对于风冷式冷却的压缩机恒温恒湿机加湿桶故障，应定期检查冷凝风机，并对冷凝器进行去污除尘，以保证其良好的通风和热交换性能；如果机器采用水冷方式，除了保证其进水压力和进水温度外，还必须保证相应的流量恒温恒湿机价格，并定期对冷凝器内部进行清洗除垢，以获得持续的热交换性能。

　　02

　　机械环境测试

　　定期（每3个月）清洁蒸发器：由于样品的清洁度等级不同恒温恒湿机品牌，在强制空气循环的作用下，蒸发器上会凝结大量灰尘等小颗粒，应定期清洁用肥皂水。

　　03

　　实验结束，工作室温度

　　每次测试后坚持，设置温度接近环境温度，工作30分钟左右，然后切断电源，清理工作间内壁。

　　04

　　设备长时间不用

　　如长期不使用，产品应每半个月定期通电一次，通电时间不少于1小时。
