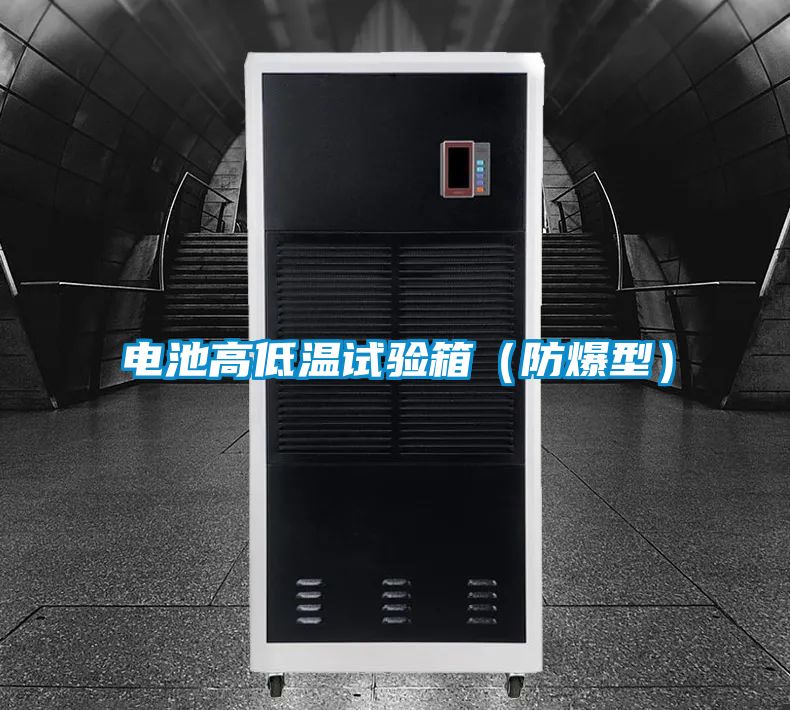

电池高低温试验箱（防爆型）

电池高低温试验箱（防爆型）

　　电池高低温试验箱（防爆型）规格书

　　该系列产品适用于航空航天产品、3C电子产品、胶黏、化工、信息电子仪器仪表、材料、电工、车辆、金属、电子产品、各种电子元气件在高低温或湿热环境下、检验其各性能项指标.及质量管制之用；

　　

　　型?号

　　JD-8001B-150L

　　试样限制：本试验设备禁止易燃、易爆、易挥发性物质试样的试验；储存腐蚀性物质试样的试验、储存生物的试验、储存强电磁发射源试样的试验及储存

　　容积、重量和尺寸

　　标称内容积：150?L

　　内箱有效尺寸：

　　外形空间：

　　重?量：约250㎏

　　功率、电流和工作电源

　　最大功率：⊥87⊥KW

　　供电条件和电源：AC380V

　　保护地线接地电阻小于4Ω

　　要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须独立控制本，设备使用箱内放置通电试料时，试料电源请使用外加电源，不得直接使用本机电源；

　　性能指标

　　使用环境条件：环境温度为+25℃、相对湿度≤85%、试验箱内无试样条件下测得的数值。

　　温湿度范围：

　　温度范围：-40～+150℃

　　湿度范围：20～98%HR（如图）

　　?

　　温度分辨率：0.01℃?湿度分辨率：0.1%HR

　　温度偏差：±1℃?湿度偏差：?±2%HR

　　温度均匀度：≤2℃湿度均匀度：≤3%HR

　　温度波动度：±0.5℃?湿度波动度：±2%HR

　　标准升降温速率

　　升温速率：3~5℃/min-10℃→+150℃≤40?min（空载）

　　降温速率：1~1.5℃/min?+25℃→-10℃≤30?min?（空载）

　　注：每立方米负载不大于35kg/m3钢的热容量，湿热试验时无有源热负载

　　注：以上性能指标是在环境温度为+25℃、相对湿度≤85％、无试样条件下测得的数值。

　　执行标准及试验满足条件

　　1.GB2423.1-2008/IEC6008-2-1-2007电工电子产品环境试验第2部分：试验方法?试验A：低温

　　2.GB/T2423.2-2008电工电子产品环境试验?第2部分：试验方法?试验B：高温

　　3.GJB150.3A－2009?高温试验方法

　　4.GJB150.4A－2009?低温试验方法

　　5.GB2423.22-2008电工电子产品环境试验?第2部分?试验方法?试验Nb：规定温度变化速率的温度变化

　　6.?GBT2424.5-2006电工电子产品环境试验?温度试验箱性能确认

　　7.?GB/T-2008低温试验箱技术条件

　　8.?GB/T2423.3-2008(IEC68-2-3)?试验Ca:恒定湿热试验方法

　　9.?GJB150.9A-2009湿热试验方法?

　　10.G/BT2423.4-2008/IEC6008-2-30:2005试验Db:交变湿热方法

　　11.GB/T5170.18-2005电工电子产品环境试验设备基本参数检定方法温度/湿度组合循环试验设备

　　12.GB/T-2006湿热试验箱技术条件

　　13.GBT2424.6-2006电工电子产品环境试验?温度?湿度试验箱性能确认

　　14.GBT2424.7-2006电工电子产品环境试验?试验A和B(带负载)温度试验箱的测量

　　结构特征

　　箱体结构

　　内箱材质：304#不锈钢?1.2mm厚

　　外箱材质：304#不锈钢?1.0mm厚

　　保温材质：聚氨酯发泡胶?100mm厚

　　控制箱和测试箱为整体式

　　空气调节通道

　　内置空气间、循环风道及不锈钢循环风机，通过顶部背叶窗及散流器，风均匀的从顶部吹出，将调和室中调和好的温度、湿度散发到测试空间，从而达到均匀的控制温湿度的目的。

　　箱门

　　单开门

　　防凝露电热装置

　　真空自动除雾透明视窗

　　窗口照明灯

　　引线测试孔

　　开Φ50mm的测试孔，并附上相应保温隔热配件及专用的密封软塞

　　观察窗

　　透明电热膜中空钢化玻璃（位于门上）（带防凝露功能），尺寸230X260mm

　　控制面板

　　韩国进口液晶触摸式可编程控制器

　　照明灯开关、总电源开关、RS-232通讯界面

　　机械室

　　制冷机组、排风机、排水装置、可调背叶窗、水蒸气出口

　　测试物料架

　　采用304#不锈钢冲孔折弯成网状，使用方便，物料架间间距可调节，标准配置两块

　　配电控制柜

　　总电源断路器、控制器、配电板、散热风机、超温保护器

　　加热系统

　　采用鳞片散热式加热管?P.I.D控制加热从而达到温度平衡

　　加湿除湿系统

　　采用外加湿方式，压缩机启动除湿，P.I.D控制加湿量达到所需要的湿度

　　补水系统

　　自制PVC加大水箱，水泵提升自动供水，循环过滤回收

　　制冷系统

　　制冷方式

　　为了保证试验室降温速率和最低温度的要求，本试验室采用一套单级制冷系统

　　制冷压缩机

　　采用欧洲进口低温压缩机

　　冷却方式

　　风冷式鳞片式冷凝器，循环风机散热

　　蒸?发?器

　　翅片管式换热器

　　节流装置

　　热力膨胀阀、毛细管

　　干燥过滤器

　　吸收制冷系统制冷剂中的残留水分、酸性物质，和过滤掉系统中的固休杂质颗粒、铜削等，保护膨胀阀和毛细管的正常工作，不至于发?生冰堵和脏堵

　　制?冷?剂

　　采用环保制冷剂R404A作为本制冷系统的制冷介质

　　电气控制系统

　　控制器

　　进口控制器,分别控制温度及湿度

　　画面显示

　　温湿度设定(SV)实际(PV)值直接显示

　　可显示执行程序号码,段次,剩余时间及循环次数,运转时间显示

　　程序编辑以及图形曲线显示

　　具单独程序编辑画面,每页可输入4个段次温湿度,时间

　　定点或程序动作状态显示

　　语言转换可以切换中文/英文

　　程序容量及控制功能

　　可使用的程序量:最大120组,1个程序可由1~99段次组合而成

　　可使用的记忆容量:段?，可重复执行命令:每一个命令可达999次，程序斜率设定可由时间轴来设定，程序间可设定联结使用，程序之制作采对谈式操作简单

　　具有编辑,清除,插入等功能，4组时间信号输出控制(可控制待测物ON/OFF动作)

　　具有9组PID参数设定，程序执行中具有跳段,保持功能，可显示曲线,资料获取；日期、时间调整功能；按键及画面锁定(LOCK)功能，可连接计算机使用

　　通讯USB通讯界面，可做为监控及遥控系统、记录试验资料

　　运行方式：程序方式?/定值方式

　　设定方式：中/英文界面、触摸式输入

　　设定范围：最大温度范围上下限5℃

　　显示分辨率：温度：0.01℃；湿度：0.1%;时间：?1min;

　　断电记忆功能：可设定断电恢复模式为：热起/冷起/停止

　　预约开机功能：可随意设定开机时间，打开电源后时间到机台自动运行

　　输?入：PT100型铂电阻

　　曲线记录功能：具有带电池保护的RAM，可保存设备的设定值、采样值及采样时刻的时间；最大记录时间为60天(当采样周期为1.5min时)

　　软件使用环境:IBMPC兼容机，PⅡ以上CPU，128M以上存储器，简体中文Windows2000或简体中文?WindowsXP作业系统

　　循环风机:低噪音多翼离心风机

　　加热器:进口镍铬合金电加热器

　　加热器控制方式：无触点等周期脉冲调宽，SSR（固态继电器）

　　加湿器:进口镍铬合金电加热器

　　外加湿方式

　　控制方式:

　　抗积分饱和PID，BTC平衡调温控制方式(温度试验设备)

　　BTHC平衡调温调湿控制方式(温湿度试验设备)

　　湿热系统供水

　　供水方式:水泵提升

　　供水装置:大水箱

　　安全保护装置

　　制冷系统:压缩机过热、过流、冷凝风机过热等

　　试验箱:极限超温，风机、电机过热继电器

　　防爆装置:

　　防爆结构：箱内上方开有泄压口，外箱防爆门锁链等。

　　加湿系统:加湿热管干烧、供水异常、排水异常,缺水异常

　　电?源:漏电保护，超载及短路保护

　　储存环境要求:设备环境温度应保持0℃～+35℃以内

　　安装场地要求:试验箱左右及后侧壁板距离墙壁不得小于800mm，正面距离墙壁距不得小于1000mm设备运输时，进入门口或通道、电梯等,是否能进入，以免影响贵司工程进度。

　　运输方式:整机运输

　　设备?核心?清单

　　序号品名?型号?品牌

　　1压缩机?GAJ2464Z-T?法国

　　2控制器TT-5166-TH台湾台通

　　3?冷凝器?定制?台湾永强

　　4蒸发器?定制台湾永强

　　5继电器MY4NJ-220V?日本欧姆龙

　　6?接触器LC1N1810德国施耐德

　　7超温保护区TS-320SB-C韩国彩虹

　　8温湿度传感器?PT-100瑞士罗卓尼克

　　9抽水马达GF-50G-S柏繁电气

　　10?冷媒R404/R23?美国杜邦

　　11?电磁阀EVR22?丹麦

　　12?膨胀阀067N2157?丹麦

　　13外壳201

　　14?内胆304
